PAWH
- jednotka měření 3x 230 VAC/5A (určena pro DIN 35)
- 3x U efektivní napětí 0-280 VAC
- 3x I efektivní proud 0-5 A AC
- součtové hodnoty P (W) a A (Wh, Varh)
- grafický display 128 x 64 bodů (Blue-White)
- 3x indikace chodu procesoru, RS485 a imp. pomocí LED
- 1x klávesnice pro display a nastavení čísla stanice
- napájení 24 VDC - 40mA
- galvanicky oddělená komunikační linka RS485
- rozměry v x š x h - 96 x 98 x 45 mm
- pro převod proudů musí být doplněno jednotkou PTI

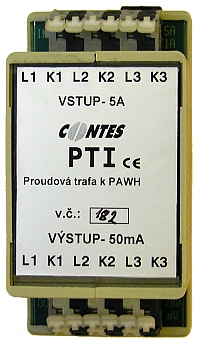

PTI
- proudová trafa k PAWH (určena pro DIN 35)
- rozměry v x š x h - 96 x 48 x 45 mm
PETD
- konvertor Ethernet / RS485 (určena pro DIN 35)
- 1x Ethernet 10/100Mbs
- 1x indikace stavu sítě Ethernet pomocí LED
- 1x propojka pro rčení funkce PETD (pevná IP / DHCP)
- 1x propojka pro HW ukončení RS485
- napájení 24 VDC - 40mA
- galvanicky oddělená komunikační linka RS485
- rozměry v x š x h - 96 x 48 x 45 mm
PZDT
- zdroj 3x 24 VDC (určena pro DIN 35)
- 2x výstup 200mA
- 1x výstup 600mA
- 3x indikace výstupů 24 VDC pomocí LED
- napájení 230 VDC - 200mA
- rozměry v x š x h - 96 x 98 x 45 mm
KM113
- komunikační jednotka klimatizací (určena pro DIN 35)
- 1x komunikace s kompresorovou jednotkou
- 1x indikace stavu jednotky pomocí 7 seg. LED
- 1x indikace RS485 pomocí LED
- 2x dikitální snímače teploty
- 1x analogový vstup 0-10 VDC
- 5x logické vstupy - volný kontakt (24 VDC)
- 2x logické výstupy
- variantně s řízením vstřikovacího ventilu
- variantně s možností nastavení chladícího výkonu
- napájení 24 VDC - 1 A
- galvanicky oddělená komunikační linka RS485 / Modbus
- rozměry v x š x h - 96 x 98 x 45 mm
